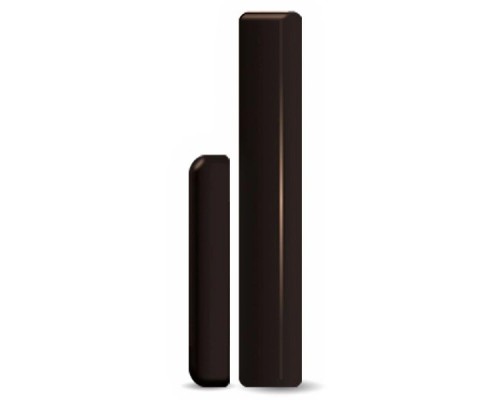

Магнітоконтактний оповіщувач U-Prox WDC long

ФУНКЦІОНАЛ U-Prox WDC long

• 868,0 ... 868,6 МГц, дальність - до 2000 м на відкритому просторі, кілька каналів для резервування.
• 2 вбудованих геркона.
• Підключення зовнішнього геркона.
• Підключення світлодіода підтвердження постановки.
• Елемент живлення - літієва батарея ААА, до 3-х років роботи на одному елементі живлення.
• Впевнена робота на металевих дверях.
• Простий і зручний монтаж, надійне кріплення.
• Доступний у трьох кольорах.

ХАРАКТЕРИСТИКИ U-Prox WDC long

• Межа спрацьовування геркона: 7-15 мм.
• Максимальна кількість спрацьовувань: не менше 1 000 000.
• Кількість позицій для магніту (герконів): 2, антисаботаж.
• Захист від саботажу: +.
• Бездротовий інтерфейс ISM, до 2000 м: 868,0...868,6 МГц.
  • захищений двосторонній зв'язок: ключ - 256 біт.
• Живлення (літієва батарея входить до комплекту): батарея AAA (FR03) 1.5 В.
  • споживання в черговому режимі: не більше 5 мкА;
  • споживання під час передачі: не більше 70 мА;
  • термін роботи (без зовнішнього LED): 3 роки.
• Стійкість до Е/М поля: 8 В/м.
• Діапазон робочих температур: від -10°С до +40°С.
• Колір корпусу: білий, темно-коричневий, чорний.
• Габаритні розміри:
  • оповіщувача (датчика): 138 х 20.75 х 17.1 мм;
  • магніту: 85 х 11 х 6 мм.
• Вага: 65 г.
• Підключення до WDC: Зовнішній LED і геркон.
  • відстань (довжина кабелю) до зовнішніх елементів: не більше 1 м.

КОНСТРУКЦІЯ ПРИЛАДУ U-Prox WDC long

• Нижня пластина корпусу магніту.
• Кришка корпусу магніту.
• Неодимовий магніт.
• Нижня пластина корпусу оповіщувача.
• Капсула з пристроєм.
• Геркони в капсулі.
• Світлодіодний індикатор.
• Верхній тампер-контакт.
• Елемент живлення, батарея ААА.
• Дроти для підключення геркона (контакт DC), світлодіода (LED, контакт LD + світлодіода) і загальний дріт (контакт С, земля).
• Ніша для дротів.
• Кнопка ввімкнення / вимикання.
• Нижній тампер-контакт.
• Зовнішній геркон.
• Зовнішній світлодіод (LED).
• Верхня кришка корпусу оповіщувача.

ВСТАНОВЛЕННЯ І ПІДКЛЮЧЕННЯ U-Prox WDC long

1. Вибір місця встановлення з оптимальним сигналом за допомогою застосунка U-Prox Setup.
   Прилад не можна розміщувати:
   • На вулиці або в приміщеннях з неприпустимою вологістю і температурою.
   • У місцях з високим рівнем радіоперешкод.
   • Поблизу предметів, які можуть викликати затухання або екранування радіосигналу (метал, дзеркала й тощо).
   • На відстані ближче 1 м від центру охорони.
2. Монтаж магніту.
3. Встановлення нижньої пластини оповіщувача, у відповідності з встановленим герконом.
4. Встановлення капсули з приладом і зачинення корпусу приладу.
