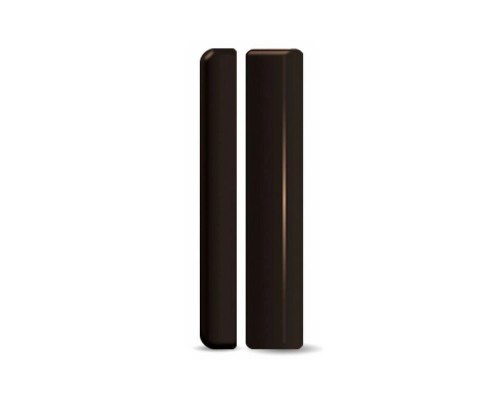

Магнітоконтактний оповіщувач U-Prox WDC mini

Бездротовий магнітоконтактний оповіщувач U-Prox WDC mini призначений для контролю стану конструктивних елементів на відчинення або зсув з метою виявлення спроби проникнення в приміщення і для видачі повідомлення про тривогу в центр охоронної сигналізації U-Prox MP center
Бренд: ITV.

ФУНКЦІОНАЛ U-Prox WDC mini

• 868,0 ... 868,6 МГц, дальність - до 2000 м на відкритому просторі, кілька каналів для резервування.
• 1 геркон.
• Елемент живлення - літієва батарея CR2, до 5-ти років роботи на одному елементі живлення.
• Впевнена робота на металевих дверях.
• Простий і зручний монтаж, надійне кріплення.
• Доступний у трьох кольорах.

ХАРАКТЕРИСТИКИ U-Prox WDC mini

• Межа спрацьовування геркона: 7-15 мм.
• Максимальна кількість спрацьовувань: не менше 1 000 000.
• Бездротовий інтерфейс ISM, до 2000 м: 868,0...868,6 МГц.
• Живлення (літієва батарея входить до комплекту): батарея CR2, 3В.
  • споживання в черговому режимі: не більше 2 мкА;
  • споживання під час передачі: не більше 45 мА;
  • термін роботи: до 5 років.
• Стійкість до Е/М поля: 8 В/м.
• Діапазон робочих температур: від -20°С до +50°С.
• Колір корпусу: білий, темно-коричневий, чорний.
• Габаритні розміри:
  • оповіщувача (датчика): 85 х 18.5 х 17.6 мм;
  • магніту: 85 х 11 х 6 мм.
• Вага: 56 г.

КОНСТРУКЦІЯ ПРИЛАДУ U-Prox WDC mini

• Нижня пластина корпусу магніту.
• Кришка корпусу магніту.
• Неодимовий магніт.
• Нижня пластина корпусу оповіщувача.
• Верхня кришка корпусу і капсула з пристроєм.
• Світлодіодний індикатор.
• Тампер-контакт.
• Елемент живлення (батарея CR2).
• Кнопка ввімкнення/вимикання.

ВСТАНОВЛЕННЯ І ПІДКЛЮЧЕННЯ U-Prox WDC mini

Розміщувати сигналізатор потрібно на відстані не більше 2 м від центру охорони U-Prox MP center. Реєстрація відбувається на мінімально можливій потужності, щоб уникнути впливу сусідніх систем, можливо настроюваних поруч
Рекомендується виконувати монтаж в наступній послідовності:

1. Вибір місця встановлення з оптимальним сигналом за допомогою застосунка U-Prox Setup.
   Прилад не можна розміщувати:
   • На вулиці або в приміщеннях з неприпустимою вологістю і температурою.
   • У місцях з високим рівнем радіоперешкод.
   • Поблизу предметів, які можуть викликати затухання або екранування радіосигналу (метал, дзеркала й тощо).
   • На відстані ближче 1 м від центру охорони.
2. Монтаж магніту.
3. Встановлення нижньої пластини оповіщувача.
4. Встановлення приладу.
