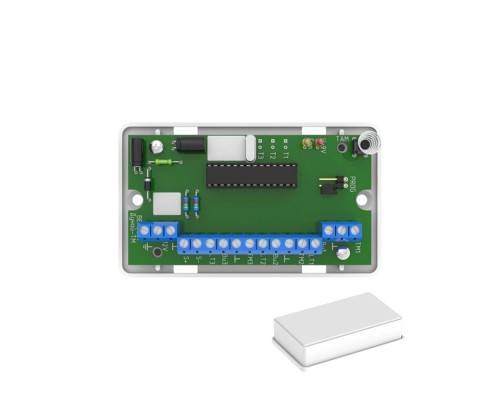

Адаптер Дунай-TM для зчитування Dallas Touch Memory

Адаптер «Дунай-ТМ», спільно зі зчитувачем «Дунай-СТМ», призначений для зчитування кодів контактних ключів пам'яті Dallas Touch Memory типу DS1990A3-F4 під час взяття/зняття групи шлейфів під охорону (ідентифікація користувача).

Адаптер виконує функції:

• зчитування кодів контактних ключів пам'яті за трьома незалежними входами (каналами) «ТМ1» - «ТМ3»;
• видачі сигналів керування (контакти «Bu1» - «Bu3») для увімкнення індикаторів «ВЗЯТО» на зчитувачах «Дунай-СТМ» червоним кольором (один вихід на один канал);
• видачі сигналів керування (контакти «LT1» - «LT3») для увімкнення індикаторів «ЗНЯТО» на зчитувачах «Дунай-СТМ» зеленим кольором (один вихід на один канал).

Один канал ТМ може бути використаний для взяття/зняття не тільки однієї групи, а по черзі всіх призначених груп при загальному застосуванні, при цьому логіка роботи входу наступна: при першому дотику до ключа ТМ зчитувача відкривається статус групи, до якої належить дана таблетка, а після другого торкання – змінюється статус групи з відповідною індикацією на світлодіоді ТМ-зчитувача. До одного каналу рекомендується підключати паралельно трохи більше двох зчитувачів «Дунай-СТМ». При коректному зчитуванні коду на кілька секунд вмикається жовтим індикатор (лінія зчитування зайнята). Максимальне віддалення зчитувача адаптера залежить від ємності кабелю і може становити до 300м (при ємності 9,69 nF).
