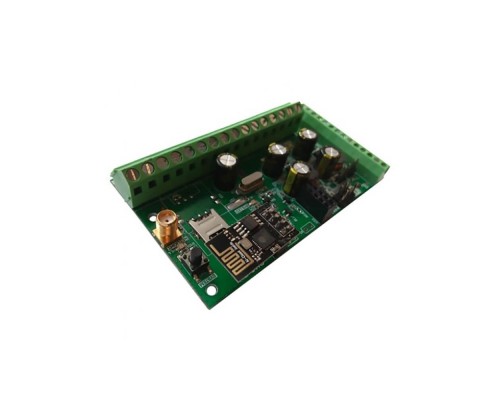

GSM-сигналізація з Wi-Fi ОКО-EXW

Багатофункціональний GSM-контролер ОКО-EXW з додатковим каналом передачі даних WiFi.

Призначення

ОКО-EXW застосовується для дистанційного контролю та керування на стаціонарних об'єктах (офіс, будинок, квартира, дача, гараж, склад, кіоск тощо), виконуючи одночасно ряд функцій:

• ППКО: охорона автономна, ПЦС;
• системи автоматики: робота за сценарієм для керування системами поливу, опалення,освітлення та ін.;
• пасивного захисту: імітація присутності;
• контроль доступу;
• контроль температури та інші.

Принцип роботи

У разі виникнення тривоги на об'єкті пристрій виконує послідовно тривожний дзвінок та/або SMS-сповіщення на телефони користувачів в залежності від налаштувань груп та сповіщень, у разі необхідності вмикає вихід «Сирена» на запрограмований час. При зникненні та відновленні живлення 220В та при використанні резервного акумулятора відбувається SMS-сповіщення на користувачів.
За допомогою користувацьких виходів можна здійснювати дистанційне керування, наприклад, автоматикою воріт, електрозамком, побутовими приладами (обігрівач, насос, роутер тощо),використовуючи мобільний телефон (за допомогою тонових команд в режимі голосового з'єднання, SMS-команд або через умовно-безкоштовний мобільний застосунок під Android або iOS). Контролер підтримує роботу виходів за розкладом до 8 сценаріїв.

Функціональні можливості

• Два канали передачі даних:
  • GPRS/GSM
  • WiFi
• До 56 конфігурованих зон/входів:
  • до 4/8 входів/зон на основній платі, програмовані
  • до 32 при використанні модулів розширення з можливістю виносу
  • до 16 бездротових датчиків та/або брелоків ОКО з використанням TRX-PRO
  • до 8 охоронних груп
  • 4 типи охоронних шлейфів
  • незалежні налаштування режимів дротових входів: оповіщення при спрацюванні/відновленні, режим «тихий», «цілодобовий», «прохідний», затримка спрацювання
• Три аналогові входи до 30В
• Вхід «Тампер»
• До 68 конфігурованих виходів:
  • до 4 виходів на основній платі, програмовані
  • до 32 при використанні модулів розширення
  • до 32 радіоканалів з використанням TRX-PRO, чотириканальними радіореле OKO-RF4R, радіорозетки типу Expert, радіосирена
  • дротові виходи типу відкритий колектор
  • термостатування
  • робота за розкладом
  • імітація присутності
  • реакція на спрацювання певної охоронної групи, входу або зчитування запрограмованого ключа доступу Touch Memory / proximity cards
• Інформаційний вихід «Світлодіод»
• Вихід «Сирена»
• Інтерфейси:
  • RS485 для під’єднання клавіатур OKO-KBM та модулів розширення
  • 1-wire для контролю доступу, керування виходами та станом охорони
  • 1-wire для підключення до 8 датчиків температури DS1820
• Гармонізоване керування виходами:
  • До 2 клавіатур OKO-KBМ
  • Touch Memory або proximity cards (при використанні зчитувача)
  • DTMF
  • SMS
  • умовно-безкоштовним мобільним застосунком для Android, IOS
  • програма OKO-ONLINE
• Кількість користувачів - 8
• Голосові сповіщення – до 20
• Гармонізоване керування станом охорони:
  • клавіатури OKO-KBМ (до 2 шт.)
  • Touch Memory 1990 або Proximity картки/брелоки (при використанні зчитувача)
  • окремий вхід «ввімкнення/вимкнення охорони»
  • радіобрелок (при використанні TRX-PRO)
  • DTMF команди
  • SMS-команди
  • умовно-безкоштовний мобільний застосунок для Android, IOS
  • окремі коди доступу для адміністратора контролеру, «зняттям з охорони під примусом», постановка/зняття
  • оповіщення при спробі підбору коду доступу
  • «тиха» постановка в охорону
  • заборона на керування з «чужого номеру»
  • до 8 користувачів з незалежним налаштуванням щодо керування станом охорони, кодами, звітами, оповіщеннями
  • оповіщення про порушену зону при постановці та/або заборону постановки
  • затримка постановки на охорону
  • затримка тривоги
• Сповіщення при тривозі: дзвінки, SMS, мобільні застосунки, сервер
• Сповіщення при зникненні та відновленні 220В
• Оповіщення при ввімкненні/вимкненні охорони
• SMS-звіт про стан пристрою
• Anti-jamming: при виявленні «глушіння» сигналу GSM контролер може подавати оповіщення короткими сигналами сирени, та передавати подію на сервер. При використанні серверу/Android застосунку - контроль зв’язку
• Історія: збереження подій в хмарному (cloud) сервісі з буфером в контролері до 16 подій, моніторинг (в тому числі інженерної інформації) через конфігуратор (USB-під’єднання, TCP/IP віддалене підключення), Android застосунок
• Функціональний контролер резервування живлення:
  • заряд/розряд АКБ
  • вибір струму заряду АКБ
  • індикація заряду АКБ, наявність напруги на виході, наявність напруги на вході
• Оповіщення про наявність 220В, належність до однієї з 8 груп
• Перевірка балансу SIM-картки через USSD-запит: автоматично та по запиту
• Основні налаштування виконуються клавіатурами OKO-KBМ та/або SMS-командами, розширені – програма-конфігуратор через підключення USB або віддалене TCP з’єднання
• Оновлення ПЗ: віддалене через GPRS (FOTA) або підключення USB (MSD)
• До 24 датчиків вимірювання температури:
  • до 8 зовнішніх дротових адресних датчиків температури DS1820
  • до 16 радіо-датчиків температури при використанні TRX-PRO
  • незалежні пороги оповіщення та термостатування

Технічні характеристики ОКО-EXW

Кількість дротових зон: 4 (до 8 при параметричному шлейфі)
Кількість термодатчиків: 8 (DS1820)
Кількість радіозон з радіочастиною (тілько за підключення TRX-PRO): 16
Кількість виходів користувача: 4
Кількість користувачів: 8
Тип датчиків, що підключаються: контактні / OKO на 433 МГц
Робочий частотний діапазон: GSM (850/900/1800/1900 МГц) WiFi (2400 MГц)
Спосіб постановки на охорону: вхід / дзвінок / DTMF / SMS / IButton / Android / iOS
Спосіб оповіщення: дзвінок / SMS / застосунок
Спосіб передачі даних: GPRS / EDGE / Wi-Fi
Спосіб налаштування: SMS, USB/FTP ПЗ «Конфігуратор»
Оновлення ПЗ користувачем: GPRS, USB
Напруга живлення: +15 В...+18 В
Струм споживання в очікуванні: 50 мА
Струм споживання при з'єднанні: 200 мА
Контролер заряду АКБ: є
Струм споживання при заряді АКБ: 900 мА
Робоча температура: від -20°С до +50°С
Розміри: 95х58х20 мм
