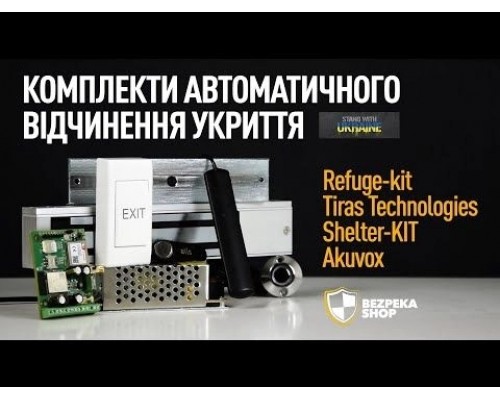

Комплект автоматичного відчинення укриття Refuge-kit 003

Refuge-kit 003 - комплект відчинення укриття, що дозволяє автоматизувати вхід під час повітряної тривоги. У разі потреби Refuge-kit 003 дає можливість дистанційно керувати замком. Комплект побудований на базі такого ж обладнання, за допомогою якого вмикається сирена про повітряну небезпеку. Це перевірено та надійно!
Щоб система працювала в автоматичному режимі, тобто двері до укриття відчинялися відразу ж як пролунав сигнал повітряної тривоги, необхідно додатково сплатити 1800 грн - це вартість за підключення контролера до сервера СТ фалкон.
До складу комплекту входять:

• контролер OKO-GSC4W з адаптованим ПЗ для дистанційного (централізованого) керування системами оповіщення
• блок живлення Full Energy BGM-125Lite 12 В/5 А
• кнопка виходу Yli Electronic ISK-841C
• куточок монтажний MBK-280NL на вузькі двері
• електромагнітний замок YM-280N
• комплект радіоконтролеру Yli Electronic WBK-400-1-12
• контролер із вбудованим зчитувачем EM-Marine вологозахищений ATIS ACPR-07 EM-W (black)
• карточка EM-06(Print) (5 шт.)
• плата BS - 2

Характеристики контролера OKO-GSC4W

Керування здійснюється за допомогою програми Online_sw та/або DTMF командами, SMS. Доступні два канали керування з різними режимами роботи:

• бістабільний
• імпульсний одноразовий (довжина 2, 8, 30 секунд, 2 та 4 хвилини)
• меандр, або багаторазовий імпульсний: активність/неактивність на запрограмований час протягом часу активності сирени - для збільшення уваги при роботі сирен типу С-28, С-40
• імпульс увімкнення та після запрограмованого часу - імпульс вимкнення: для систем оповіщення з аудіозаписом

Вхід ручного відкриття та вхід ручного блокування дверей.
Вхід для контролю стану дверей.

Характеристики блоку живлення

• Тип блоку живлення: імпульсний
• Вихід: +12 В / 5 А, клемник
• Вхід: ~176-245 В, клемник
• Корпус: металевий, перфорований
• Розміри: 78 x 110 x 37 мм

Характеристики кнопки виходу

• Тип монтажу: врізний
• Спосіб натискання: безконтактний
• Контакти: NO/NC/COM
• Максимальний струм навантаження: 1 А
• Матеріал: сталь нержавіюча
• Колір: срібло
• Робоча температура: -30 ~ +50°C
• Розміри: 86 х 86 х 25.7 мм

Характеристики замка:

• Сила утримання: 280 кг
• Матеріал корпусу: анодований алюміній
• Матеріал відповідної частини: цинк
• Живлення: DC12V | DC24V (перемикається перемичкою на замку)
• Споживання: 12V/520mA | 24V/260mA
• Розміри: замок із кріпильною планкою - 250 х 47.8 х 27.9 мм; відповідна планка 180 х 38.8 х 13 мм

Характеристики контролера із вбудованим зчитувачем

• Тип підключення: дротове
• Тип карт/брелоків: EM-Marine 125 кГц
• Об'єм пам'яті: 2000 ідентифікаторів
• Живлення: DC 12-18 В
• Струм споживання: 35 мА
• Матеріал: пластик
• Розміри: 118 х 46 х 18 мм

Характеристики комплекту радіоконтролеру

• Дальність дії: 50 м
• Частота передачі: 433.92MHZ
• Живлення: DC12V/12mA
• Виходи: NO/NC/COM
• Тип батарейки в брелок: 27 А
• Розміри: 60 x 42 x 28 мм

Характеристики карти

• Тип: EM-Marine 125 кГц
• ISO стандарт
• Товщина - 0.8 мм

Плата BS - 2

Адаптер призначений для керування різними виконавчими пристроями (наприклад світло-звуковими оповіщувачами тощо). Адаптер дозволяє узгодити малопотужний пристрій керування (наприклад релейний вихід приладів приймально-контрольних, типу “відкритий колектор”) з потужним навантаженням. Адаптер також забезпечує гальванічну розв'язку між пристроєм керування і навантаженням.
Адаптер містить два незалежних канали виконаних за однією схемою.
Основні параметри:
· використовується реле з однією групою перемикаючих контактів;
· дозволяється комутація електричних навантажень постійного і змінного струму;
· напруга спрацьовування реле – 12В;
· струм спрацьовування реле, не більше – 40 мА;
· максимальний комутований струм:
при активному навантаженні (на постійній напрузі = 28В) – 12А;
при активному навантаженні (на змінній напрузі = 250В) – 10А;
при індуктивному навантаженні (на постійній напрузі = 28В) – 4 А;
при індуктивному навантаженні (на змінній напрузі = 120В) – 4А;
· опір електричного контакту, не більше – 0,1 Ом;
· позначення контактів: SC – перемикаючий контакт;
NC – нормально замкнений контакт;
NO – нормально розімкнений контакт;
+12V – контакти обмотки реле.
