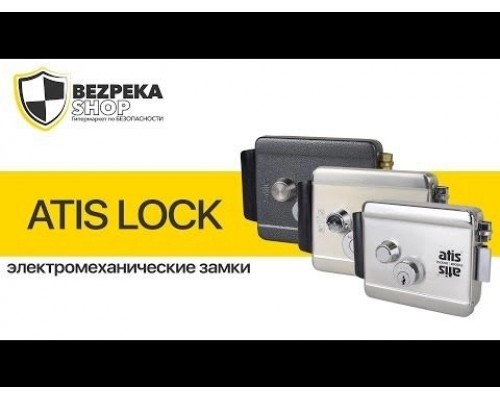

Електромеханічний замок ATIS Lock SS з нержавіючої сталі для контролю доступу

ATIS Lock SS – універсальний накладний електромеханічний замок з нержавіючої сталі для внутрішнього або зовнішнього встановлення. Призначений для металевих або дерев'яних дверей. Тип встановлення у напрямку зачинення дверей: ліворуч / праворуч.
Відмикається імпульсом електричного струму (12V), а такоже ключем або за помощью вбудованої механічної кнопки.
Тип ключа - зубчастий. У комплекті додається 5 ключів.

ЩО ТАКЕ ЕЛЕКТРОМЕХАНІЧНИЙ ЗАМОК

Електромеханічний замок - замикаючий пристрій з механічним ригелем, відмикання якого проводиться за допомогою подачі електричного живлення, або механічним способом – ключем/кнопкою.

ЯК ПРАЦЮЄ ЕЛЕКТРОМЕХАНІЧНИЙ ЗАМОК

Відімкнути ATIS Lock SS можна наступними способами:

• зовні – за допомогою ключа
• зсередини – за допомогою вбудованої механічної кнопки
• дистанційно – імпульсом напруги 12V (max час подачі напруги - не більше 1 сек.)
• режим «відімкнено» – затиснувши кнопку відмикання і провернувши ключ до упору - замок буде постійно відімкнений

Щоб уникнути виходу котушки замка з ладу безперервний час подачі напруги на повинен перевищувати 3 секунд.

ДЕ ВИКОРИСТОВУЄТЬСЯ ЕЛЕКТРОМЕХАНІЧНИЙ ЗАМОК ATIS Lock SS

Використовується в простих системах контролю доступу, наприклад, в квартирах, школах, магазинах, готелях, офісах, складських приміщеннях. Замок ATIS Lock SS призначений виключно для внутрішнього встановлення.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ATIS Lock SS

• Матеріал корпусу: нержавіюча сталь
• Тип встановлення: накладний
• Живлення: 12V
• Струм споживання: 2А
• Робоча температура: від -30° до +70°С
• Розміри: 160х105х37 мм
• Вага: 1300 г

КОМПЛЕКТАЦІЯ

• електромеханічний замок
• відповідна частина
• осердя з монтажним кільцем
• затискна пластина
• 5 ключів
• інструкція

ВСТАНОВЛЕННЯ ЕЛЕКТРОМЕХАНІЧНОГО ЗАМКА ATIS Lock SS

1. Встановіть і закріпіть осердя (d = 27мм) з монтажним кільцем на двері, використовуючи затискну пластину
2. Налаштуйте планку осердя в залежності від товщини дверей
3. Зніміть кришку замка, відкрутивши два гвинти на торці, і закріпіть замок на двері, використовуючи 4-ре монтажні отвори
4. Встановіть відповідну частину, витримавши відстань між замком і відповідною планкою 5мм
5. При необхідності відрегулюйте зусилля взводної пружини замка
6. Підключіть живлення

Для відмикання електромеханічного замка за допомогою відеодомофона без використання окремого блоку живлення до замка – рекомендуємо використовувати БКЗ (купується окремо).

ЛІВЕ/ПРАВЕ ВСТАНОВЛЕННЯ ЗАМИКАЮЧОГО РИГЕЛЯ

Для встановлення замикаючого ригеля замка відповідно до напряму зачинення дверей (ліворуч / праворуч), необхідно зняти кришку замка, витягнути шплінт з отвору осі замикаючого ригеля, зняти шайби, витягнути і повернути ригель на 180°. Закріпити все в зворотній послідовності.

СУМІСНІСТЬ

Електромеханічний замок ATIS Lock SS сумісний з аудіодомофонами і відеодомофонами всіх типів, кодовими клавіатурами, зчитувачами, контролерами, радіоконтролерами, кнопками виходу і іншими пристроями систем контролю доступу.
