Комутаційний адаптер BS-2 з двома реле

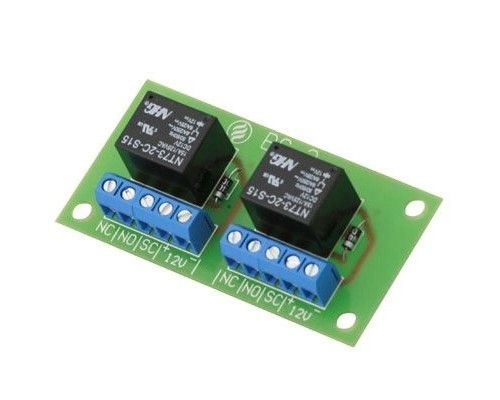

Плата BS - 2

Адаптер призначений для керування різними виконавчими пристроями (наприклад світло-звуковими оповіщувачами тощо). Адаптер дозволяє узгодити малопотужний пристрій керування (наприклад релейний вихід приладів приймально-контрольних, типу “відкритий колектор”) з потужним навантаженням. Адаптер також забезпечує гальванічну розв'язку між пристроєм керування і навантаженням.
Адаптер містить два незалежних канали виконаних за однією схемою.
Основні параметри:
· використовується реле з однією групою перемикаючих контактів;
· дозволяється комутація електричних навантажень постійного і змінного струму;
· напруга спрацьовування реле – 12В;
· струм спрацьовування реле, не більше – 40 мА;
· максимальний комутований струм:
при активному навантаженні (на постійній напрузі = 28В) – 12А;
при активному навантаженні (на змінній напрузі = 250В) – 10А;
при індуктивному навантаженні (на постійній напрузі = 28В) – 4 А;
при індуктивному навантаженні (на змінній напрузі = 120В) – 4А;
· опір електричного контакту, не більше – 0,1 Ом;
· позначення контактів: SC – перемикаючий контакт;
NC – нормально замкнений контакт;
NO – нормально розімкнений контакт;
+12V – контакти обмотки реле.
